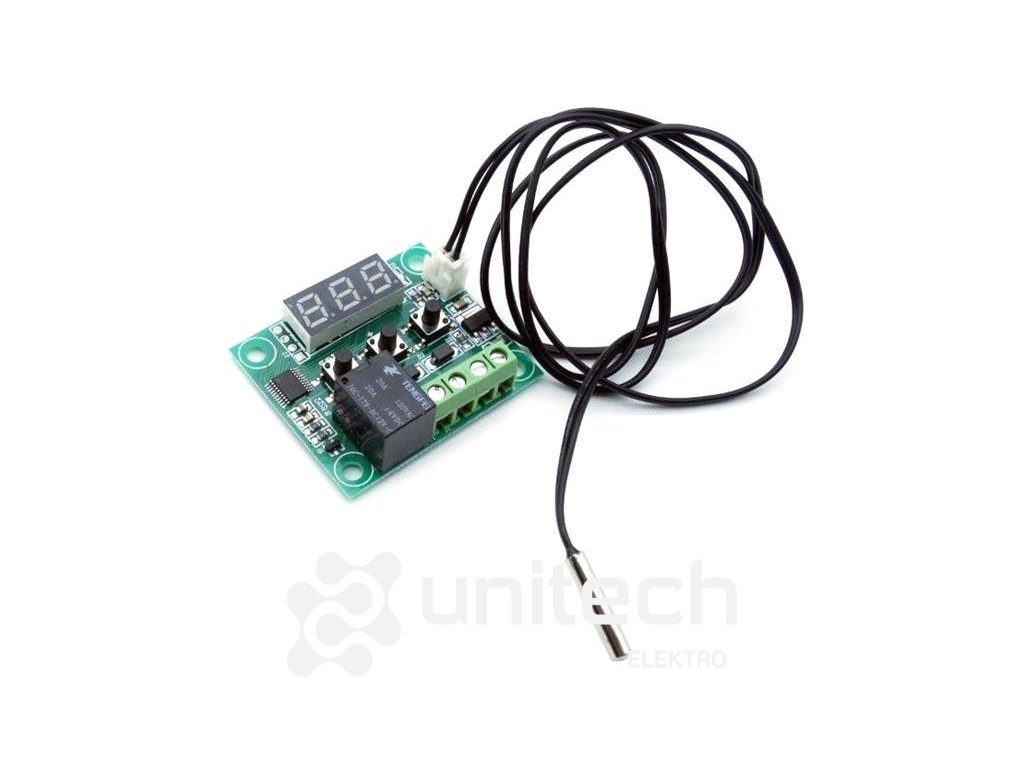

Digitálny termostat W1209, -50 až 110 °C

Podrobný popis

Modul digitálneho termostatu s pamäťou a LED displejom.. Technické parametre:. - pracovné napätie: DC 12V. - kľudový prúd: cca 10 mA. - prevádzkový prúd: cca 65mA. - výstup: relé max 20A 125VAC / 14VDC. - ovládaný rozsah: –50–110°C. - rozlíšenie: 0.1°C (-9.9°C-99.9°C) v ostatných rozsahoch 1°C. - frekvencia merania: 2× / sec. - meracie čidlo: NTC (10K 0.5%), vodotesné. - pracovné podmienky: –10 – 60°C, 20 – 85%rH. - rozmery: 48×40×14mm. Návod na použitie:. - pripoj napájacie napätie a záťaž, na LED displeji sa zobrazí teplota. - stlač SET, teplota začne blikať. - stlačením – a + nastav požadovanú teplotu a stlačením SET potvrď. Zobrazenie displeja: LLL – nie je pripojený teplotný snímač, HHH – mimo rozsahu. Nastavenie ďalších parametrov:. - podržať dlho tlačidlo SET a ďalej je možné nastaviť ďalších 6 parametrov:. - P0 Relé spína pri nižšej / vyššej teple oproti nastavenej (nastavenie C/H, východiskové: C). - P1 Hysterézia nastaviteľná v rozsahu 0.1 – 15 °C (predvolená hodnota 2 °C). - P2 Dolný limittermostatu (predvolená hodnota –50 °C). - P3 Horný limit termostatu (predvolená hodnota 110 °C). - P4 Offset teploty –7 °C až 7 °C (predvolená hodnota 0 °C). - P5 Oneskorený štart 0 až 10 minút (predvolená hodnota 0 minút). - P6 Bezpečnostné vypnutie pri vysokej teplote 0 °C až 110 °C (predvolená hodnota OFF – vypnuté), pri tejto teplote dochádza k rozpojeniu relé. - limity P0 až P6 sa nastavujú tlačidlami + / -. Upozornenie:. - teplotný rozsah termostatu sa nastavuje kombináciou P2+P1(hysterézia) alebo P3+P1, pričom aktívna je len jedna kombinácia v závislosti od nastavenia P0 (inverzná funkcia relé).. Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
