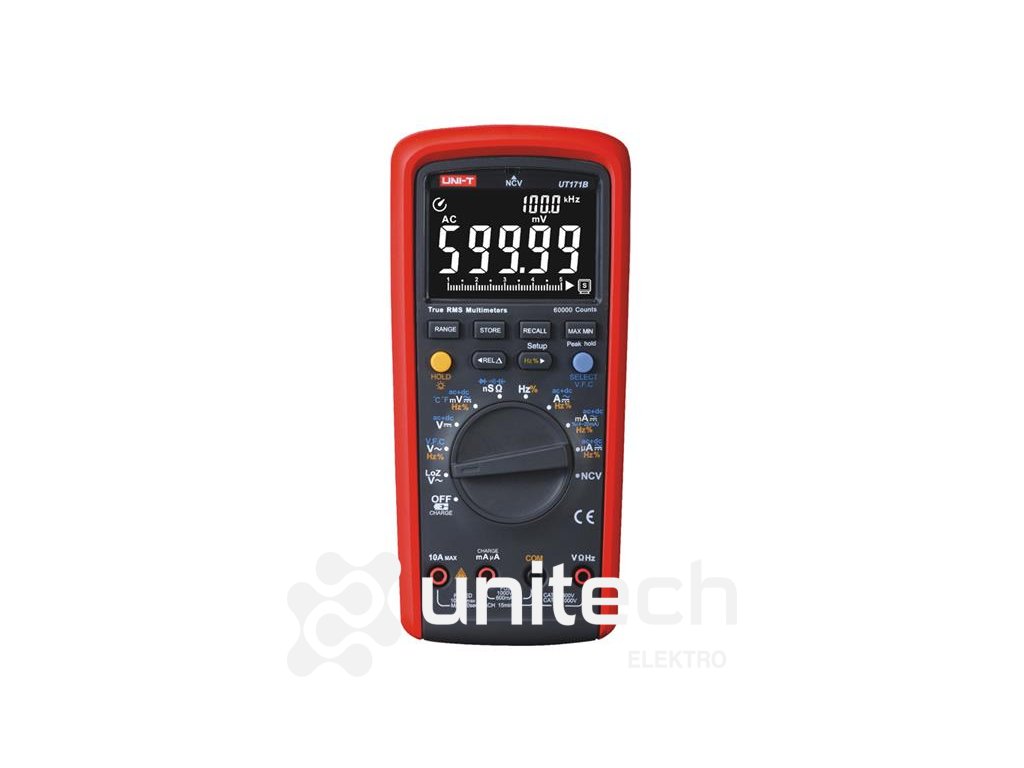

Multimeter UNI-T UT171B

Podrobný popis

Rad multimetrov UT171 sú ručné multimetre s automatickým aj manuálnym prepínaním rozsahov a rozlíšením 4 3/4 - 4 5/6 digitov. Prístroje sa radia do vyššej strednej triedy, vynikajú kvalitným prevedením a spoľahlivosťou a sú vhodné aj pre priemyselné použitie. Umožňujú meranie AC / DC napätí a prúdov, odporu, test diód, test spojitosti, meranie kapacity, frekvencie, striedy, teploty, prúdovej slučky 4-20mA, vodivosti, VFC, NCV. Prístroje umožňujú ukladanie dát a pripojenie pomocou USB s optickým oddelením, alebo pomocou Bluetooth.. Multimeter UNI-T UT171B. Na rozdiel od UT171A, má UT171B vyšší rozsah pre meranie odporu a kapacity a navyše meria aj vodivosť (inverzná hodnota odporu). Typ displeja je VT-WLCD, údaje sú svetlé na tmavom pozadí. Rozsah zobrazenia displeja je ± 60000 pre meranie napätia, prúdov a frekvencií a ± 6000 pre meranie kapacít. Súčasťou displeja je analógový ukazovateľ -bargraf s 31dílky. Obnovovacia frekvencia 4 až 5 krát za sekundu. Istenie prúdových rozsahov je vykonané rúrkovými tavnými poistkami (rozsah 10A poistkou FF 10A H / 1000V (10 x 38mm); rozsah mA / µA poistkou FF 800mA H / 600V (6 x 32mm)). Prístroj dokáže testovať svoje vlastné poistky (bez otvorení prístroja). Napájanie multimetra je vykonané lítiovým akumulátorom 7,4V / 1800mAh. Rozsah merania veličín možno voliť automaticky, aj manuálne. Súčasťou balenia sú meracie káble s hrotmi v bezpečnostnej kategórii CAT III 1000V a CAT IV 600V.. Parametre produktu :. - plne vyhovuje norme IEC / EN61010-1, a majú dvojitú izoláciu. - zaradený do kategórie CAT III 1000V - vnútorný el. inštalácie vrátane trojfázových rozvodov. - zaradený do kategórie CAT IV 600V - vonkajšie el. inštalácie (istiaci prvky, začiatok vnútorné inštalácie). - maximálna zobrazenie displeja je 60000, typu inverzný displej typu VT-WLCD. - zobrazenie displeja pre meranie frekvencie 60000. - zobrazenie pre meranie kapacity 6000. - obnovovacia frekvencia u väčšiny meraní 4 až 5x za sekundu. - nastavenie rozsahov automatické alebo manuálne. - meracie rozsahy AC napätie (striedavého) : 600 mV / 1000 V. - meracie rozsahy AC prúdu (striedavého) : 600 uA / 10 A. - meracie rozsahy DC napätia (jednosmerného) : 600 mV / 1000 V. - meracie rozsahy DC prúdu (jednosmerného) : 600 uA / 10 A. - meracie rozsahy odporu : 600 ? / 60 MOhm. - meracie rozsahy kapacity kondenzátorov : 60.00 nF / 60.00 mF. - meracie rozsahy merania frekvencie : 60 Hz až 10 MHz. - merací rozsah striedky : 1% až 99%. - merací rozsah vodivosti : 60nS. - merací rozsah teploty -40°C ~ 1000°C, (s dodávaným termočlánkom typu nikel-chróm-nikel-kremík len do + 230°C). - analógová stupnica Bargraf, 31 dielikov. - TRMS, meranie efektívnych hodnôt napätia st. napätí a prúdov. - počas merania striedavých napätí je možné na podružné displeji merať aj frekvenciu alebo striedku napätia. - na podružné displeji je možné merať aj striedavú zložku nasuperponovanou na jednosmernom napätí. - vysoká presnosť. - datalogging 1000 hodnôt. - mód relatívneho merania. - meranie špičiek MAX a MIN s odozvou 1ms. - indikácia zlého zapojenia. - indikácia slabej batérie. - automatické vypnutie (uspanie pri nečinnosti). - ochrana napäťových vstupov proti preťaženiu. - ochrana prudových vstupov rýchlymi tavnými poistkami. - vstupná impedancia 10M?. - bezkontaktné detekcia napätia bez meracích hrotov. - test diód a polovodičových prechodov napätím 0 až 3V. - napájanie akumulátorom LiIon 7,4V/1800mAh. - dodaný USB kábel s opto-elektrickým prevodníkom, softvér je možné stiahnuť zo stránok výrobcu: https://meters.uni-trend.com/product/ut171-series/#Docs. - dodaný nabíjací zdroj DC 10V / 500mA s príslušenstvom. - možnosť dodania Bluetooth adaptéra UT-D08. - je možné aj meranie v elmag. poli o intenzite 1V / m s dodatočnou chybou 5%. Technické parametre :. ( presnosť je definovaná pri teplote 23°C ± 5°C a relatívnej vlhkosti menšej alebo rovnej 75% ). - Meranie DC napätia (vstupná impedancia je 10M?) :. ( Rozsah / rozlíšenie / presnosť). 600.00 mV / 10µV / ± 0.025 % + 5. 6.0000 V / 0.1 mV / ± 0.025 % + 5. 60.000 V / 1mV / ± 0.025 % + 5. 600.00 V / 10mV / ± 0.03 % + 5. 1000.0 V / 100mV / ± 0.03% + 5. - Meranie AC napätie (vstupná impedancia cca 10M?, 45Hz až 1kHz) :. ( rozsah / rozlíšenie / presnosť ). 600.00 mV / 10µV / ± 0.4 % + 40. 6.0000 V / 0.1 mV / ± 0.025 % + 5. 60.000 V / 1mV / ± 0.025 % + 5. 600.00 V / 10mV / ± 0.03 % + 5. 1000.0 V / 100mV / ± 0.03% + 5. LoZ 100.0 V / 0.1 V / ± 2.0 % + 10. V.F.C. 600V/1000V / 0.01 V/0.1 V / ± 2.0 % + 10. - Meranie DC prúdu :. ( rozsah / rozlíšenie / presnosť ). 600.0 µA / 0.01 µA / ± 0.25 % + 20. 6000.0 µA / 0.1 µA / ± 0.25 % + 2. 60.000 mA / 1µA / ± 0.7 % + 2. 600.0 mA / 10µA / ± 0.15% + 2. 6.000 A / 0.1mA / ± 0.5 % + 3. 10.000 A / 1m A / ± 0.5 % + 2. % (4-20mA) / 0,01% / ± 0.5 % + 2. - Meranie AC prúdu ( 45Hz až 1kHz ) :. ( rozsah / rozlíšenie / presnosť ). 600.00 µA / 0.01 µA / ± 0.75 % + 20. 6000.0 µA / 0.1 µA / ± 0.75 % + 20. 60.000 mA / 1µA / ± 0.75 % + 20. 600.000mA / 10µA / ± 0.75 % + 20. 6.0000 A / 0.1mA / ± 1.5 % + 20. 10.000A / 1m A / ± 1.5 % + 5. - Meranie odporu a vodivosti :. ( rozsah / rozlíšenie / presnosť ). 600.00 ? / 0.01 ? / ± 0.05 % + 10. 6.0000 k? / 0.1 ? / ± 0.05 % + 2. 60.000 k? / 1? / ± 0.05 % + 2. 600.00 k? / 10? / ± 0.05 % + 2. 6.0000 M? / 100 ? / ± 0.15% + 5. 60.000 M? / 1 k? / ± 3 % + 2. 60.00nS / 0.01nS / ± 1 % + 10 ( S = jednotka Siemens ). - Meranie kapacity kondenzátorov :. ( rozsah / rozlíšenie / presnosť ). 6.000 nF / 1 pF / ± 3.0 % + 30. 60.00 nF až 600.0 µF / 10pf až 100 nF / ± 2.5 % + 5. 6.000 mF až 60.00 mF / 1 µF až 10 µF / ± 10 %. - Meranie frekvencie, striedy a periódy :. ( Rozsah / rozlíšenie / presnosť ). 60.000 Hz až 10.000 MHz / 0.0001 Hz až 0.001 MHz / ± 0.01 % + 5. 0.1 % až 99.9 % / 0.1 % / ± 3.0 % + 40. 100.0ms až 0.100 µs / 0,1ms až 0,001µs / ± 0.1 % + 5. - typ displeja: inverzný podsvietený typu VT-WLCD. - vzorkovacia frekvencia : 4 až 5 / sec. - počet digitov: 60000. - analógový riadok : 31 segmentov. - napájanie : akumulátorom LiIon 7,4V / 1800mAh. - istenie rozsahu 10A poistkou FF 10A H / 1000V (10 x 38mm). - istenie rozsahu mA/µA poistkou FF 800mA H / 1000V (6 x 32mm). - rozmery prístroja : 206 x 95 x 53 mm. - hmotnosť : cca 500 g (vrátane batérií). - pracovná teplota : 0 ° C až 40 ° C. - pracovná relatívna vlhkosť pri 0 ° C až 30 ° C menej alebo rovné 75%, pri 30 ° C až 40 ° C menej alebo rovné 50%. - skladovacia teplota : - 10 ° C až 50 ° C. - Prístroj plní štandardy :. cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolácia, ochrana proti preťaženiu napätím väčším ako 1000V. EN 61326-1: 2013; EN 61326-2-2: 2013. EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012. Vyhovuje normám UL STD .: 61010-1, 61010-2-030. Certifikované podľa CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033. - Výrobca : UNI-TREND. - www.uni-t.cz. Obsah balenia :. - multimeter UT171B s úložným obalom. - akumulátor a LiIon 7,4V / 1800mAh - v prístroji. - poistka F1 : 6 x 32 mm FF 800 mA H 1000 V (6 x 32mm) - v prístroji. - poistka F2 : 6 x 25 mm FF 10 A H 1000 V (10 x 38mm) - v prístroji. - kábel USB s opto-el. prevodníkom. - termočlánkom typu K (nikel-chróm-nikel-kremík) do teplôt + 230 ° C). - testovacie káble s hrotmi v kategórii CAT III 1000V, CAT IV 600V. - nabíjací zdroj DC 10V / 500mA s príslušenstvom. - návod na použitie česky, slovenský a anglicky
