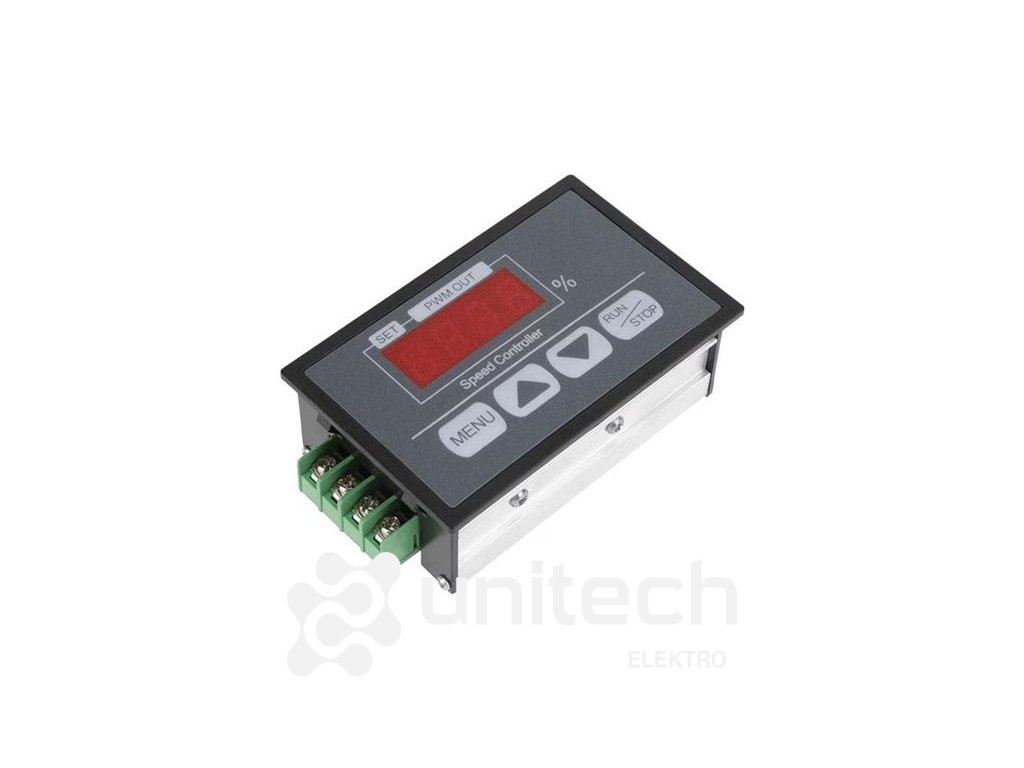

PWM Regulátor otáčok pre DC motory 6-60V do 30A

Podrobný popis

Modul pulzného regulátora otáčok (PWM) pre stejnosmerné komutátorové motory 6–60VDC/30A s doplnkovými funkciami pre reguláciu.. Technické parametre:. - vstupné napätie: 6–60V DC. - výstupné napätie: v závislosti od záťaže a napájania. - výstupný prúd: max. 30A, trvalo 20A. - rozsah regulácie rýchlosti: 0–100%. - pulzná frekvencia: 21kHz. - rozmery panelu: 96×61mm. - montážny otvor: 92×56mm. - hmotnosť: 100g. Popis zapojenia je uvedený na plošnom spoji na spodnej strane svorkovnice:. - napájacia svorka DC: +POWER-. - svorka pre pripojenie motora: +MOTOR-. - dostupné funkcie:. Po stlačení tlačidla MENU budete mať k dispozícii nasledujúce funkcie. Číslo funkcie sa zobrazuje na ľavej strane displeja pod označením SET. Konkrétne hodnoty pre jednotlivé funkcie sa nastavujú šipkami nahor/dol a zobrazujú sa na pravej strane displeja označenej PWM OUT. Tlačidlom RUN/STOP potom nastavený proces spustíte alebo zastavíte.. - 1– Nastavenie doby nábehu po zapnutí v rozsahu 0–10 sekúnd, krok 1 sekunda. - 2– Nastavenie doby dobehu po vypnutí v rozsahu 0–10 sekúnd, krok 1 sekunda. - 3– Nastavenie dolného limitu rýchlosti v rozsahu 0–80%, krok 0,4%. - 4– Nastavenie horného limitu rýchlosti v rozsahu 0–100%, krok 1%. - 5– Nastavenie kroku zmeny rýchlosti otáčok, dostupné kroky sú 1–2–5–10–15–20 a 25%. Výrobok nie je samostatne funkčný celok a vyžaduje odbornú montáž.. Balenie: 1 ks
