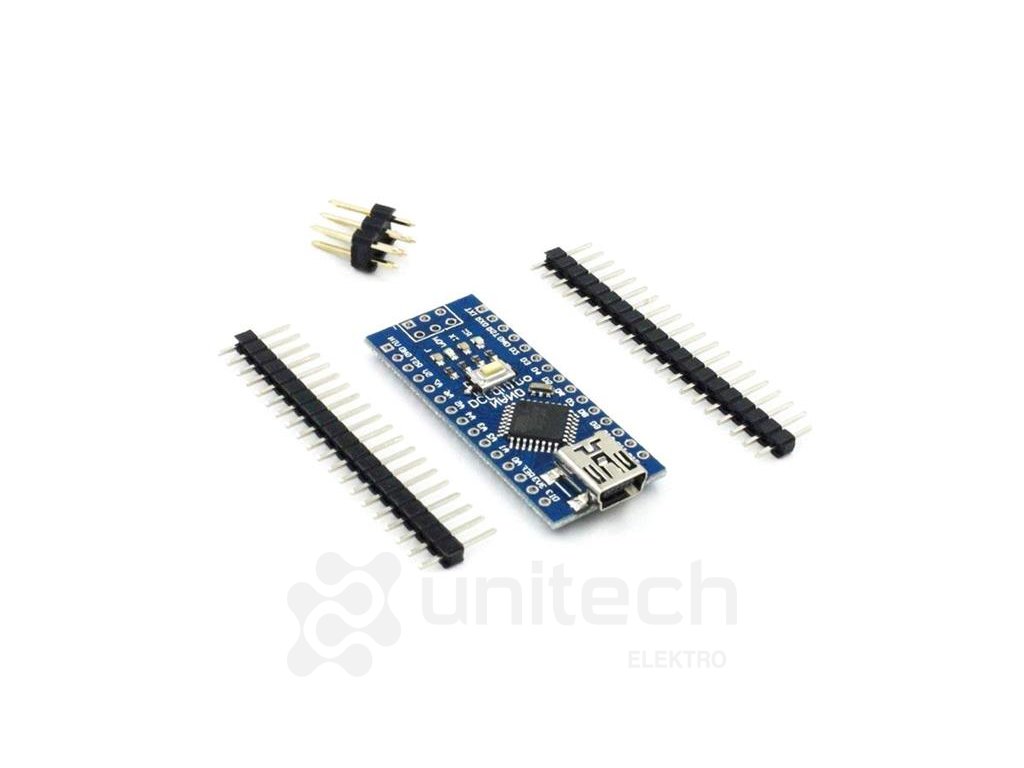

Arduino Nano V3.0 R3, Atmega328P, klon Arduino s CH340G

Podrobný popis

Tento klon Arduino Nano je minimalizovaná vývojová doska s mikrokontrolérom AVR ATmega328 a GH340G USB prevodníkom. Funkčne je zhodná s verziou Arduino UNO, je ale prispôsobená na zasunutie do nepájivého kontaktného poľa, alebo pätice zariadenia. Piny vstupov a výstupov sú preto vyvedené na spodnú stranu dosky. Kvôli minimalizácii chýba konektor pre externé napájanie a USB konektor je zmenšený na verziu mini USB. Samotná doska obsahuje 14 digitálnych vstupov/výstupov a 8 analógových. Konektor pre externé napájanie je nahradený dvojicou pinov pre pripojenie 5–12 V.. Parametre produktu:. - MCU: ATmega328. - USB prevodník: CH340G. - pracovné napätie: 5V. - vstupné napätie: 5–12V (max.6–20V). - 14 digitálnych vstupných/výstupných portov: TX, RX, D2 ~ D13. - 6 PWM portov: D3, D5, D6, D9, D10, D11. - analóg. vstupy: 8 (A0 ~A7). - DC Prúd na pin: 40mA. - flash: 32 KB (ATmega328) 0.5 KB použité pre bootloader. - SRAM 2 KB (ATmega328). - EEPROM 1 KB (ATmega328). - kryštál: 16 MHz. Súčasťou balenia nie je komunikačný kábel, nutné dokúpiť Micro USB - USB-A kábel.. Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
