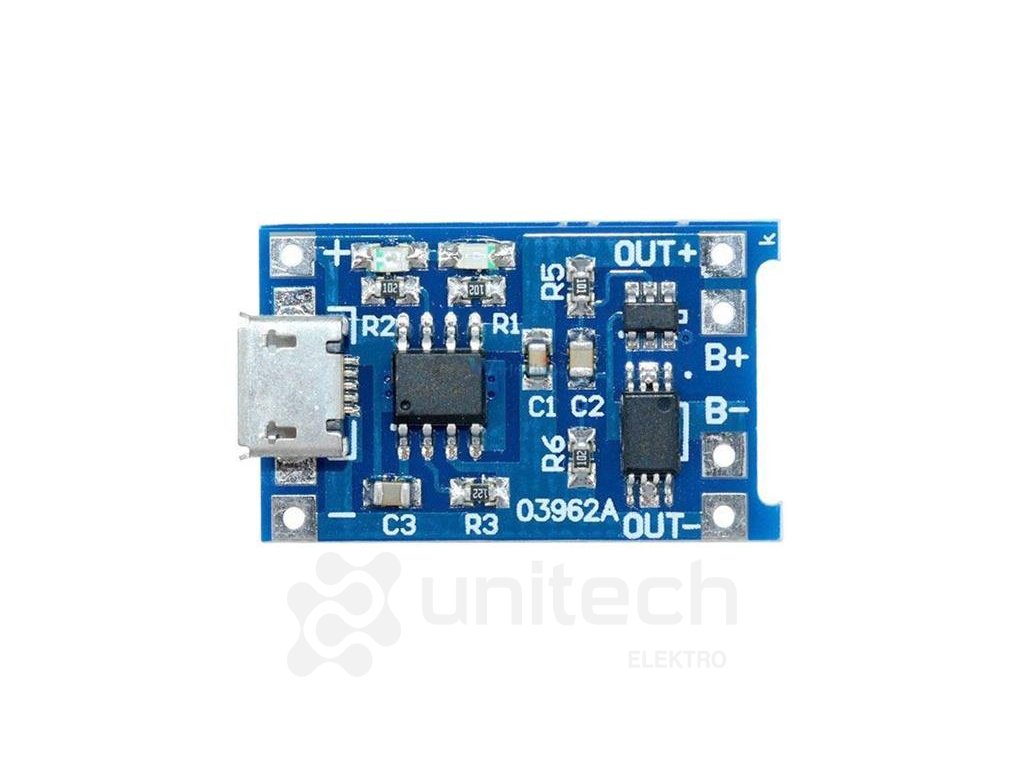

Nabíjačka Li-Ion článku 1A s ochranou, modul s IO TP4056 (micro USB)

Podrobný popis

Nabíjačka je určená pre nabíjanie 1–2 lítiových článkov s napätím 3,6V konštantným prúdom 1A až do napätia 4,2V, ktoré potom udržuje na póloch článku.. Parametre produktu:. - nabíjanie konštantným prúdom. Zmenou odporu Rprog-viď. Datasheet je možné prúd meniť v rozsahu 130mA-1A. - ukončenie nabíjania po dosiahnutí svorkového napätia článku 4,2V. - rekondičné nabíjanie prúdom 130mA v prípade, že úroveň svorkového napätia článku je <2,9V. Po dosiahnutí tohto napätia modul nabíja menovitým prúdom až do 1A. - optická kontrola stavu nabitia. Červená LED signalizuje nabíjanie, modrá LED ukončenie nabíjania. - ochrana proti nadmernému vybitiu. Pri vybíjaní odpojí článok od spotrebiča pri svorkovom napätí <2,4V a opäť ho pripojí pri dosiahnutí Ubat>3V. Nabíjanie takto vybitého článku je možné. - nadprúdová a skratová ochrana pri vybíjacom prúde >3A. Technické parametre:. - IO TP0456 + DW01A, MOSFET FS8205A. - metóda nabíjania: CC/CV. - vstupné napätie: 4,5–6V. - vstupný konektor: micro USB. - nabíjací prúd 1A (zmenou odporu je možné nastaviť 130mA-1A). - koniec nabíjania: 4,2V. - rekondičné nabíjanie pri <2,9V. - ochrana proti nadmernému vybitiu, nadmernému prúdu a skratu. - rozmery 17×28mm/1,6g. Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
